Indicadores de Falla Telegestionado SGR

Diseño y componentes
El SISTEMA DE GESTIÓN DE REDES de distribución SGR desarrollado por CELSA es una solución integral para permitirle a los operadores de redes de distribución de energía mejorar sus tiempos de respuesta y sus indicadores de gestión, cumplir con regulaciones y aumentar la confiabilidad de su sistema.

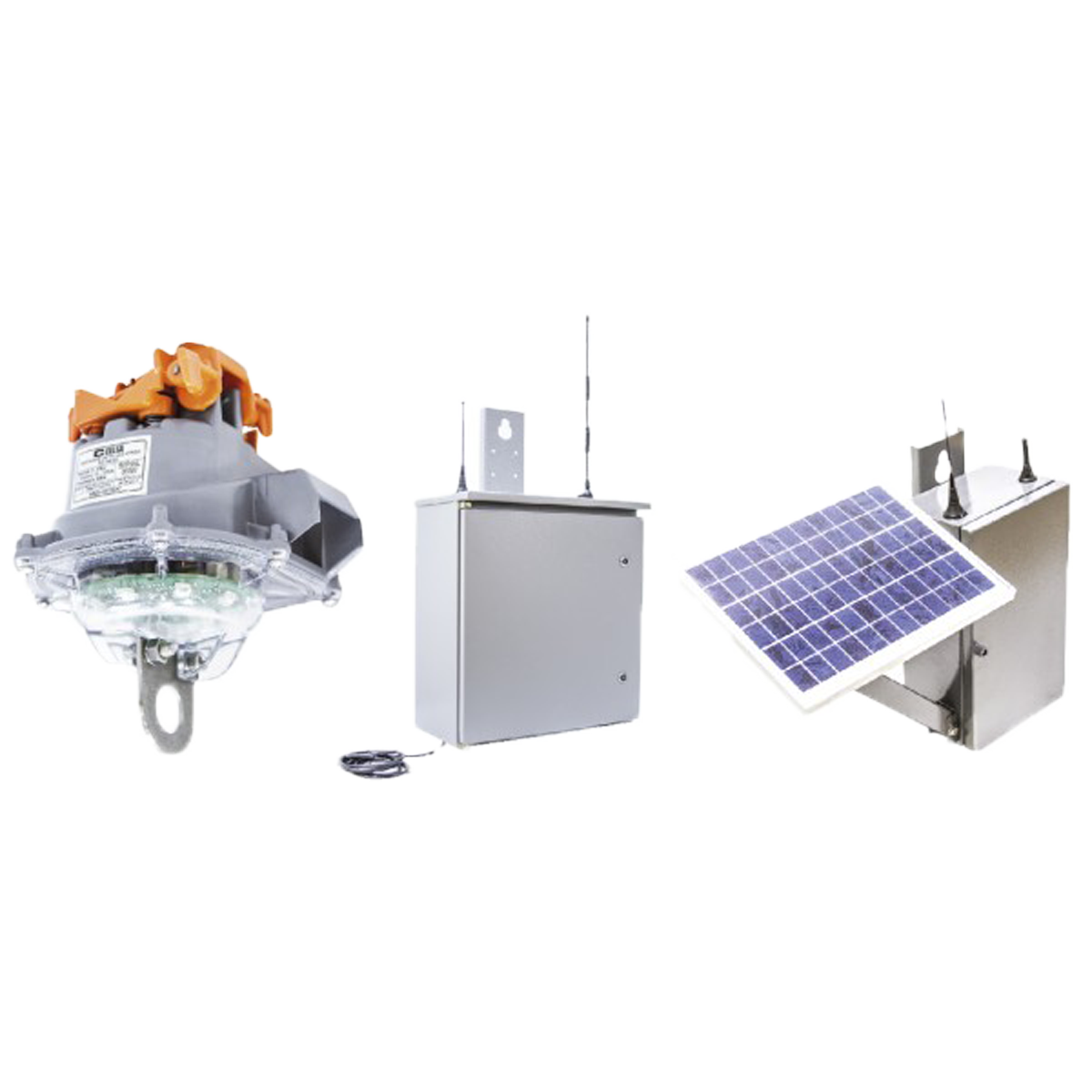

El sistema está formado básicamente por 2 componentes en campo y un componente centralizado.

Indicadores de fallas
Monitorean las condiciones de línea (corriente y voltaje) y las reportan a un concentrador cercano. Además indican, mediante señales luminosas, el estado de detección de fallas.

Concentradores
Reciben y almacenan la información enviada por los indicadores de fallas y la envían hacia el componente centralizado.

El componente centralizado puede ser un sistema SCADA propio del operador de la red, o un computador corriendo el software CELSA de gestión WinSGR que, opcionalmente, puede a su vez comunicarse con un sistema SCADA.

Funcionamiento
Los indicadores de falla (FCI-2) se fijan a las líneas de distribución, censando permanentemente el voltaje y corriente de éstas. Cuando un indicador de fallas detecta una falla, la indica con cadencias luminosas y simultáneamente la transmite a su concentrador mediante radiofrecuencia (RF).

El concentrador almacena este reporte para enviarlo al componente centralizado (SCADA o WinSGR, según la configuración del sistema). Esta transmisión se realiza por GPRS (opcionalmente se pueden tener medios de transmisión diferentes).

Cuando la comunicación del concentrador se hace con un SCADA, se usa un protocolo estándar tal como el IEC 60870.5-104.
